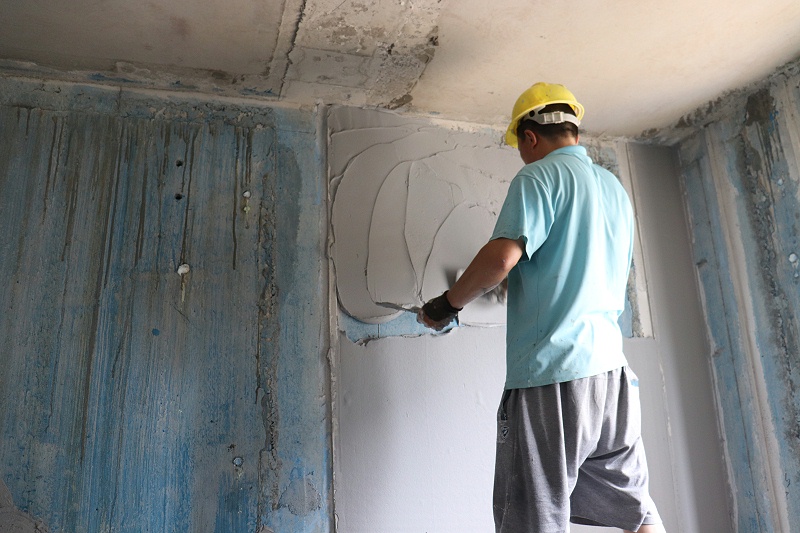

輕質(zhì)抹灰石膏相對于水泥砂漿，具有粘結(jié)力強、表面光滑、阻燃性好、保溫隔熱性好、施工方便、節(jié)省工期等優(yōu)點。但是好的產(chǎn)品未必會產(chǎn)生好的應(yīng)用，如果不注意材料把控和規(guī)范施工，石膏砂漿抹灰后就有可能會出現(xiàn)開裂、空鼓、起粉、返堿等問題。

原因一：抹灰石膏的原料采用不當(dāng)，建筑石膏中過燒的無水石膏含量超標(biāo)，而這部分石膏遇水不發(fā)生水化反應(yīng)，不能形成粘結(jié)，導(dǎo)致開裂。外加劑中膠粉、HPMC的含量配比也會影響粘結(jié)度。玻化微珠作為其中的輕集料，其材料顆粒級配不合理也會導(dǎo)致開裂。

原因二：基層處理不干凈或處理不當(dāng) (如：基層過于干燥，松散物或粉塵未清除干凈)，造成抹灰石膏與基層材料粘結(jié)力降低。

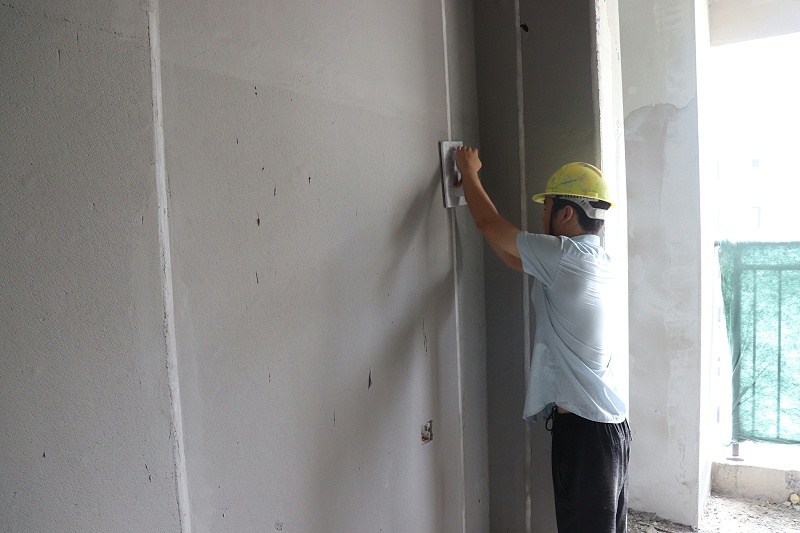

原因三：施工工地強制性通風(fēng)，抹灰石膏因缺水快速干固而發(fā)生塑性開裂；工地溫度過低或過高，減緩抹灰石膏凝固時長，抹灰石膏初期強度低，不能抵抗水份減少而發(fā)生的抹灰層的收縮。

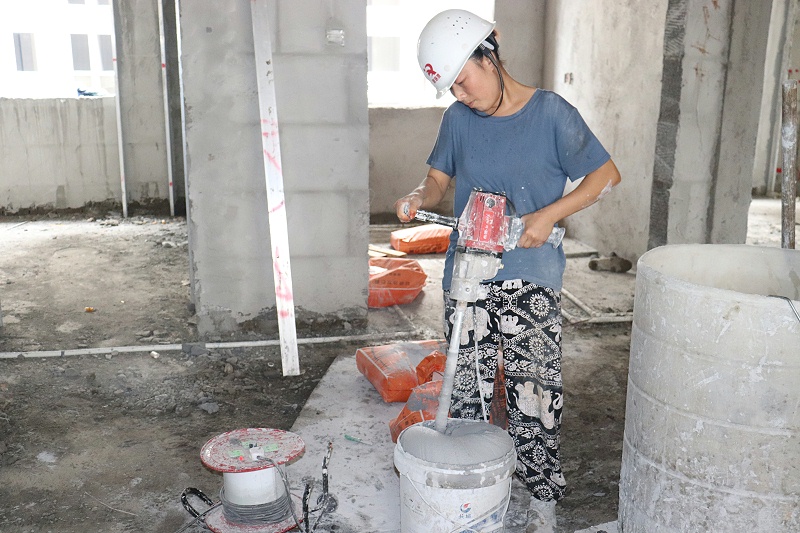

原因四：粉與水?dāng)嚢璨痪鶆颍荒ɑ沂嘀袚饺肓似渌牧希斐赡ɑ沂鄰姸鹊停粷駶{料硬化后二次加水?dāng)嚢琛?

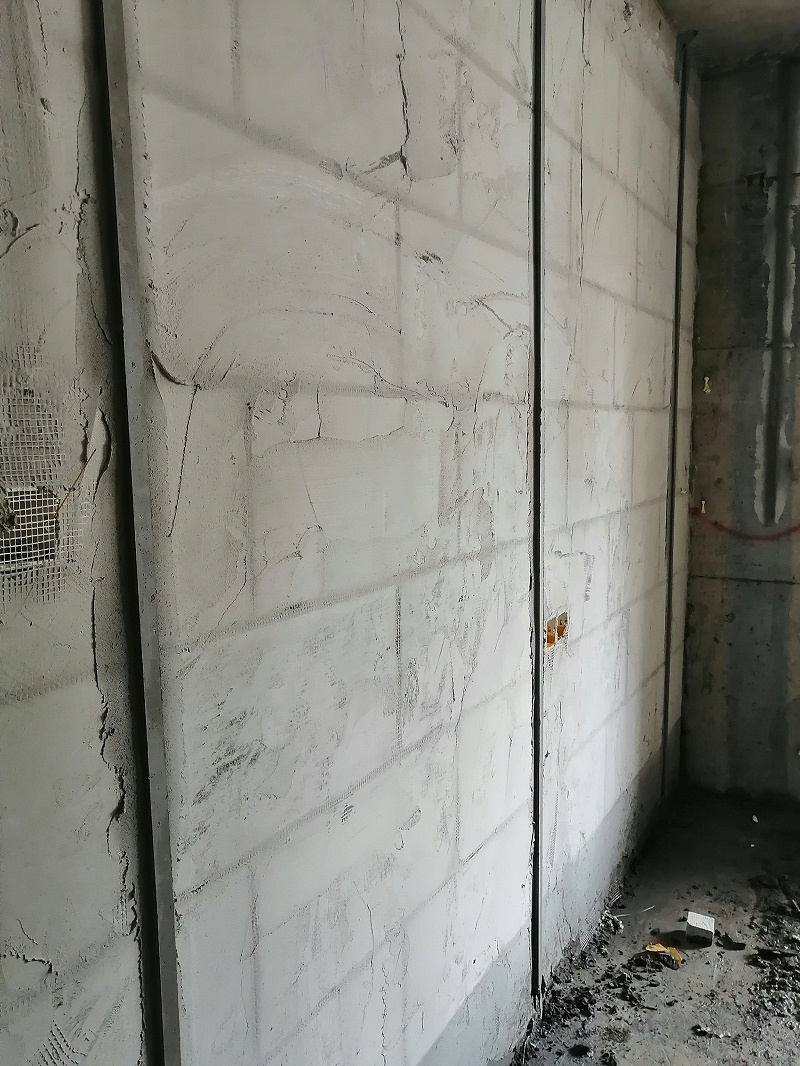

原因五：混凝土墻出現(xiàn)鼓泡未處理；抹灰層施工厚度太厚；不同材料的基體交接處未做掛網(wǎng)等加強處理或加強網(wǎng)格布未按規(guī)定鋪貼到位。

原因六：膩子施工時抹灰石膏含水過多（抹灰石膏施工后很快就刮膩子），膩子層與抹灰層收縮不一致，造成大面積空鼓脫落。

原因七：用價格便宜的膨脹珍珠巖代替玻化微珠作為輕集料，因為膨脹珍珠巖吸水性高，在潮濕的環(huán)境下吸水，當(dāng)環(huán)境干燥時，這些水蒸氣易將石膏晶體帶出，造成返堿現(xiàn)象出現(xiàn)。

總之，石膏抹灰的本質(zhì)是半水硫酸鈣與水生成二水硫酸鈣的化學(xué)反應(yīng)過程，反應(yīng)時長（初凝時間）、含水量、溫度、顆粒與水接觸度，都是反應(yīng)是否充分的制約條件。只有控制好這些條件，才不會發(fā)生空鼓、開裂、起粉、返堿等質(zhì)量通病。

河南潔源新型建筑材料有限公司是一家專業(yè)從事工業(yè)固體廢棄物資源化綜合利用和石膏基建材料研發(fā)、生產(chǎn)、銷售和施工為一體的高科技企業(yè)，河南省脫硫石膏深加工企業(yè)、全國石膏行業(yè)優(yōu)秀企業(yè)、石膏協(xié)會副理事長單位、18項核心技術(shù)專利、三項行業(yè)標(biāo)準(zhǔn)修訂主編單位、萬科A級供應(yīng)商。

所生產(chǎn)的輕質(zhì)抹灰石膏ph值接近中性，對人體無害。且生產(chǎn)過程中所有添加劑均為環(huán)保物質(zhì)，不會釋放甲醛等揮發(fā)性有機物。

新潔源石膏基自流平是一種新型環(huán)保建筑材料，主要用于不平基底，形成一個合適的、平整光滑的、堅固的鋪墊基底，以架設(shè)各種地板材料，例如地板、PVC、瓷磚等精找平材料。
