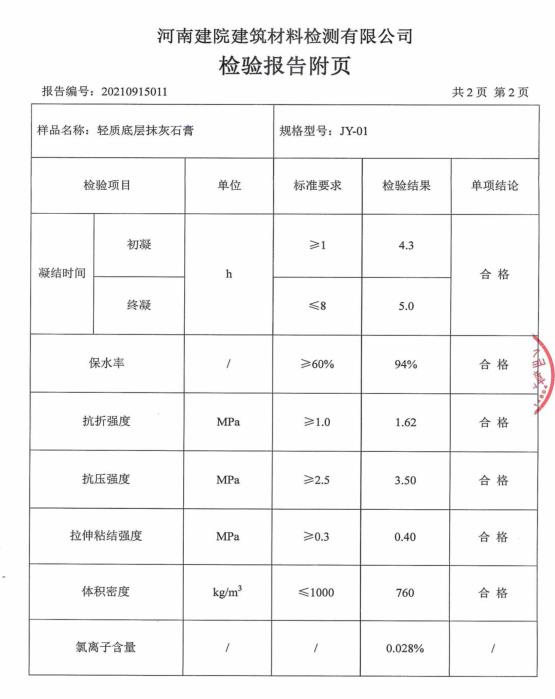

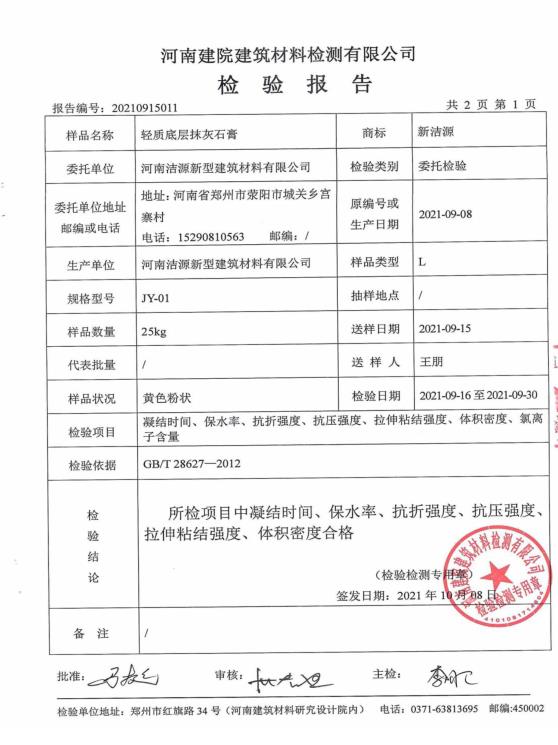

輕質抹灰石膏檢驗項目一般包含凝結時間、保水率、抗折強度、抗壓強度、拉伸粘結強度、體積密度、氯離子含量等，檢驗依據GB/T28627-2012。

凝結時間

一般干混建材對熟石膏的初凝時間要求在6min以上，最好大于8min。

二小時濕抗折強度

一般情況石膏自流平用高強石膏或高強石膏與建筑石膏混合材料的2h濕抗折強度要大于4Mpa以上，其它干混建材均使用建筑石膏，2h濕抗折強度大于2.2Mpa，在其它摻合料和相關外加劑的配制條件下便可滿足各種產品強度的質量要求。

熟石膏的細度

嵌縫石膏、石膏膩子、快凝型粘結石膏所使用建筑石膏細度要求是0.2mm方孔篩篩余量等于0。其它產品所使用的熟石膏細度均在0.3～0.06mm之間為好，過細的石膏粉要注意顆粒級配，盡量使用顆粒級配面較寬的產品。

白度

用于石膏刮墻膩子的白度要大于85，其它產品則沒有強調白度范圍。干混建材生產時原料溫度必須小于45℃，并是要經過均化、陳化后的熟石膏。陳化期最好大于一周以上。

雜質含量

對熟石膏中所含可溶性鎂鹽及可溶性鈉鹽要控制在0.06%以下，在脫硫石膏中還應注意對氯離子含量不能超過0.01%，半水亞硫酸鈣含量要小于0.25%，在磷石膏中要注意氟含量小于0.9%，五氧化二磷小于0.9%，可溶磷小于0.3%，有機物小于0.15%，在檸檬酸石膏中還要注意二氧化鈦不宜超過0.5%。鈦石膏一般硫酸鈣含量較低，含鐵量較高。所以不太適宜生產石膏干混建材、鹽石膏，硼石膏在干混建材中也不使用。

石膏原材料質量要求

(1)天然硬石膏、新生氟石膏

天然硬石膏、新生氟石膏都屬于無水石膏，需要進行干燥、中和、粉磨，激發其活性應用于干混建材中，對其技術要求是細度在0.15～0.04mm之間，硫酸鈣含量大于80%。新生氟石膏在潮濕條件下經二年以上堆放陳化轉化為二水氟石膏時，則需進行煅燒制成建筑石膏，天然硬石膏和氟石膏適用于生產力學性能良好，施工性能優質的粉刷石膏和石膏自流平砂漿。

(2)二水脫硫石膏

二水脫硫石膏干燥后附著水含量小于1%，二水硫酸鈣含量大于90%，也可生產礦山充填料，路基穩定土，底層型粉刷石膏。
